Макетирование

Цель создания макета: демонстрация оборудования на международных выставках.
Масштаб: 1:15

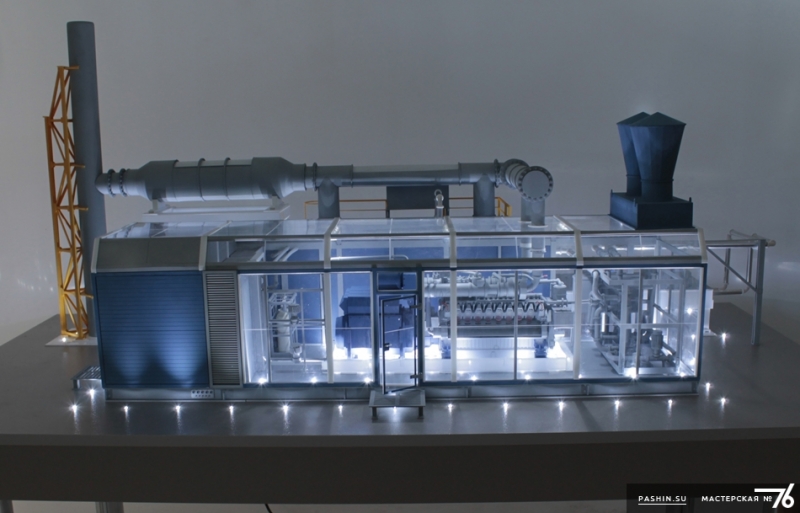

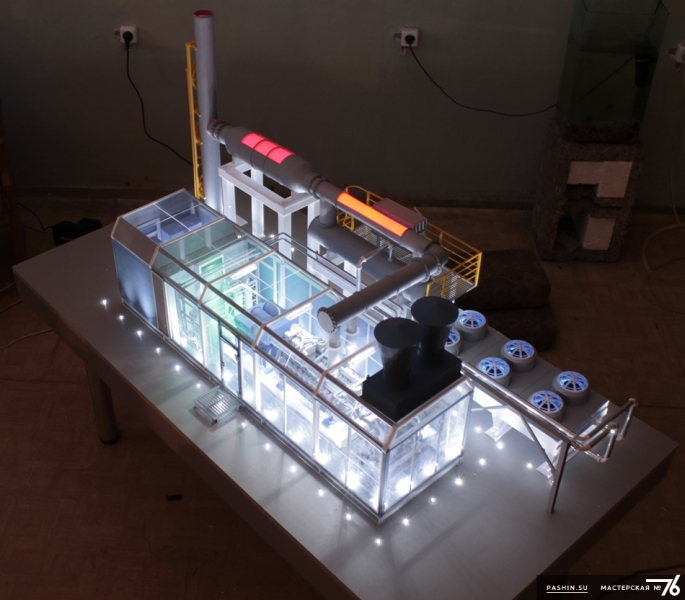

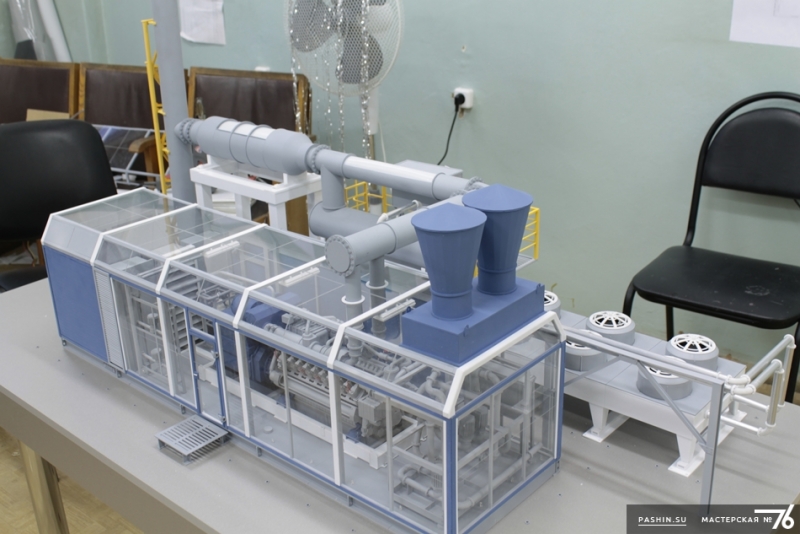

Технология создания макета.  РГПЭУ-20У6.3-01А выполнен с максимальным уровнем проработки для заданного масштаба,

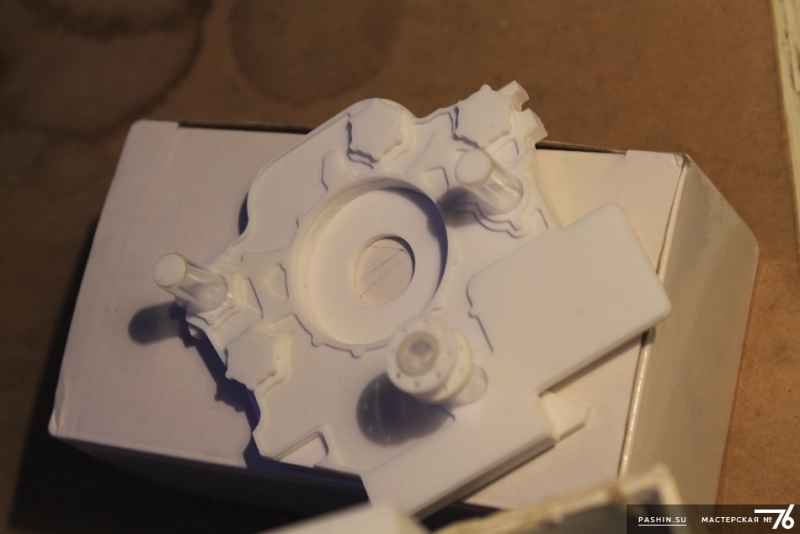

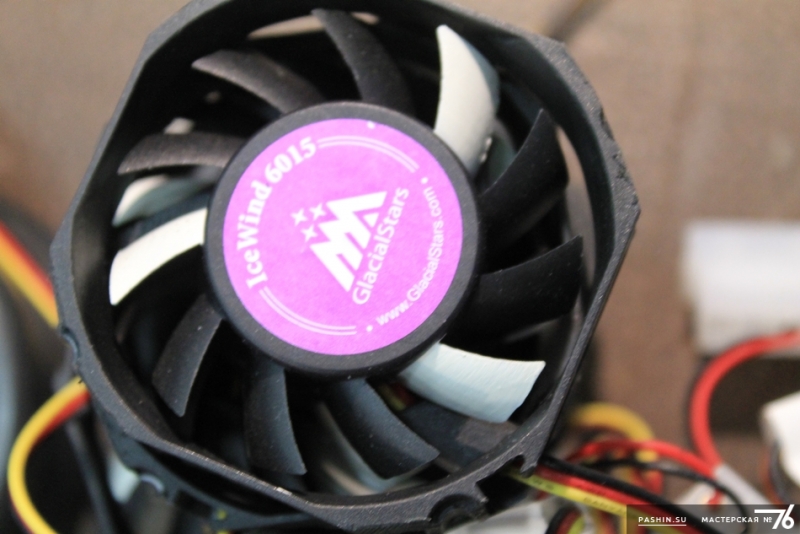

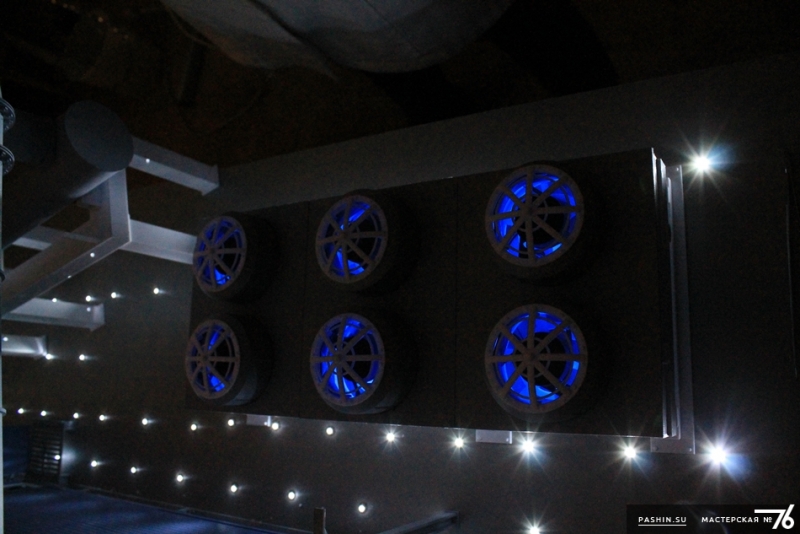

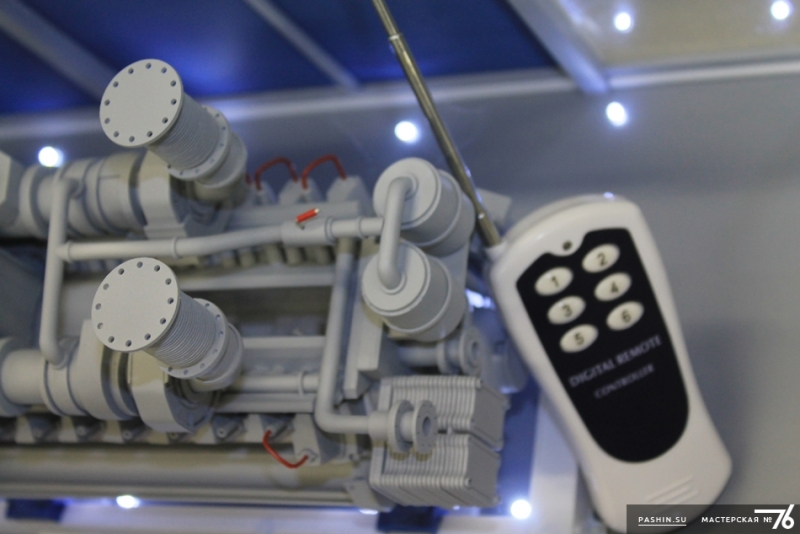

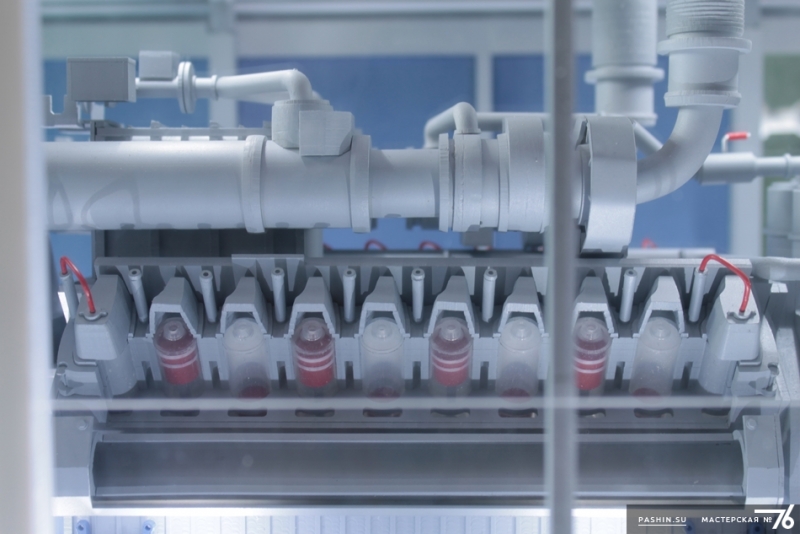

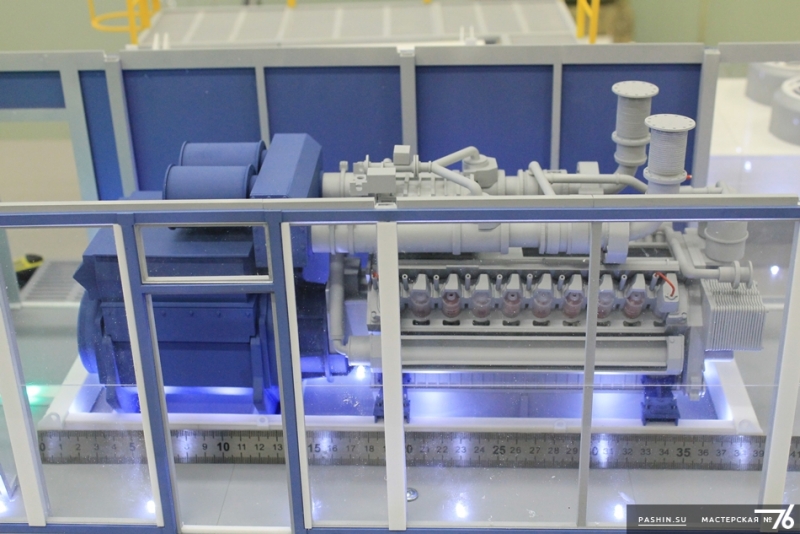

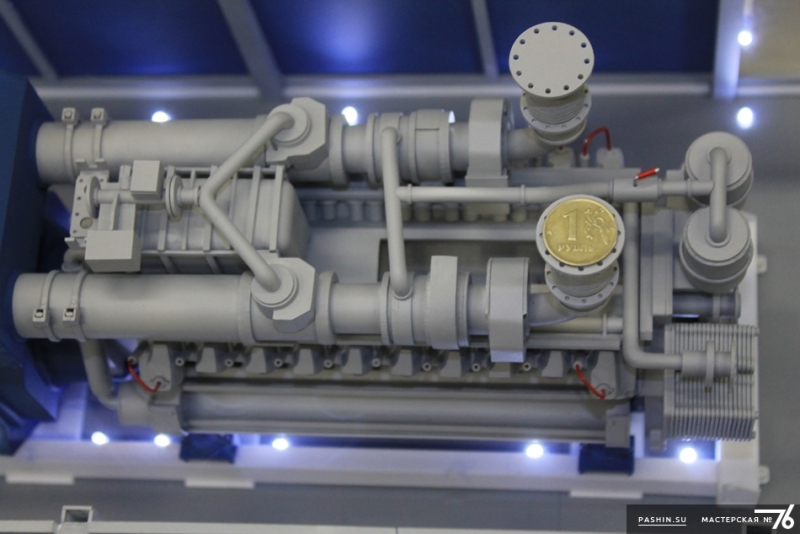

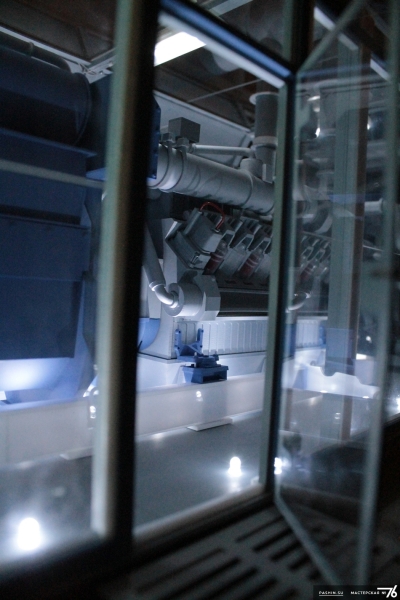

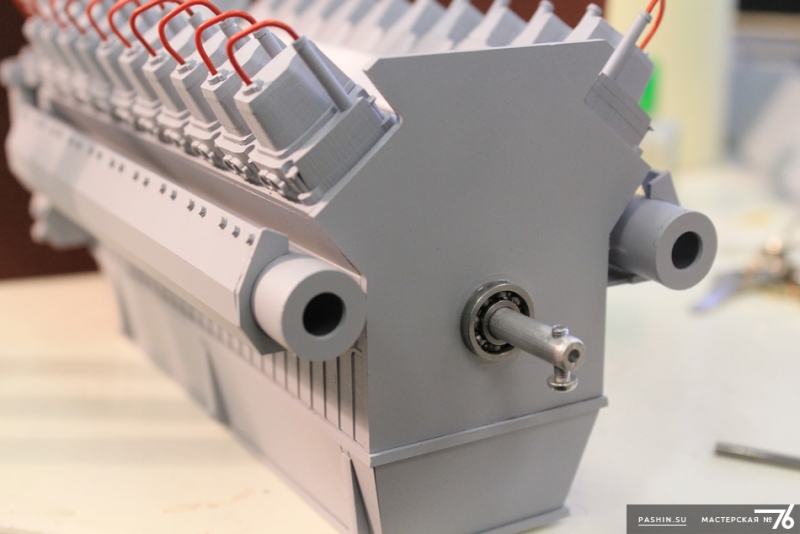

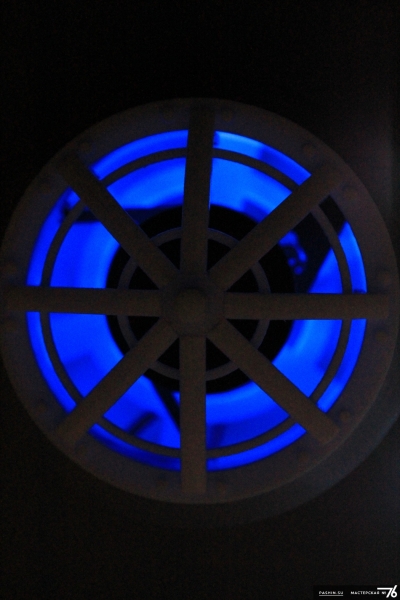

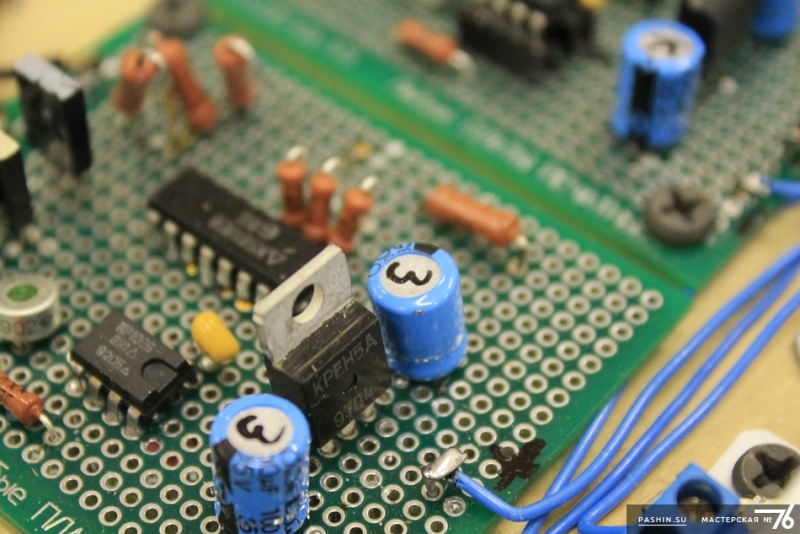

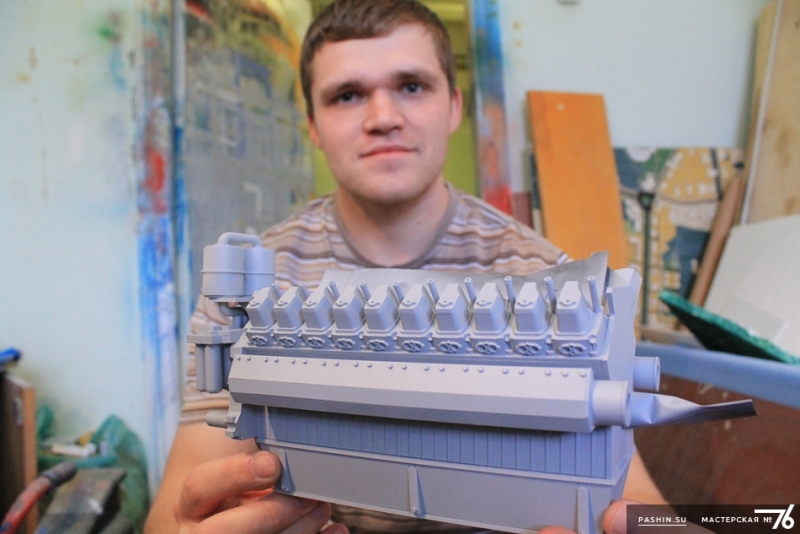

в соответствии с чертежами проекта. На макете сделано 2 разреза для отображения внешнего и внутреннего устройства оборудования . Использовалась 6 - канальная  электронная система дистанционного управления (пр-во США). Управление запрограммировано для демонстрации динамики технологического процесса. Подача воздуха и выход отработанных газов показаны светодиодными лентами вмонтированными в соответствующие узлы. В макете для большей реалистичности использовалась воздушная система охлаждения схожая с оригиналом.  Катерпиллер изготовлен максимально реалистично с использованием подвижного коленчатого вала подключенного к электродвигателю, за счет чего создано движение клапанов в цилиндрах. В макет вмонтированы 2 группы светодиодов для осуществления внешней и внутренней подсветки. Конструкция макета укрепленная, рассчитанная на частые транспортировки.

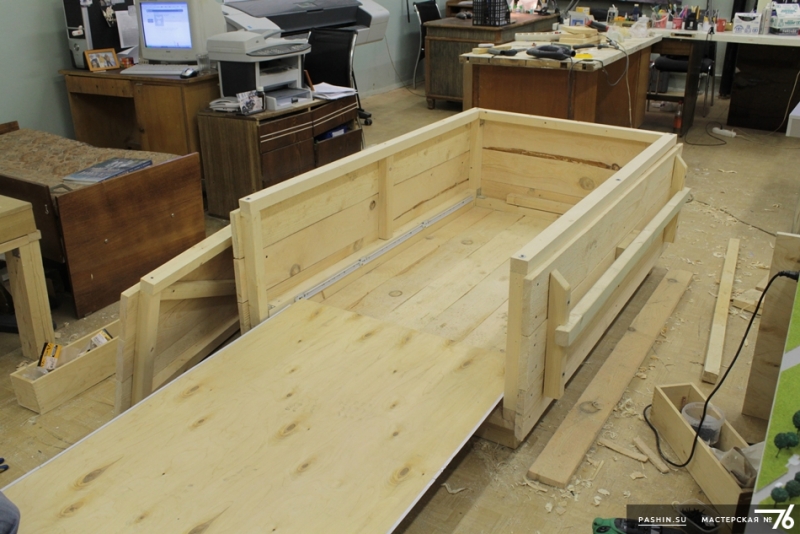

Материалы: полистирол, акрил, ПВХ, ДСП, фанера, пленки. Пластики преимущественно пр-ва Японии (Tamiya). Краски- эмаль пр-во Япония, Германия (Tamiya, Revell). Упаковочная коробка укрепленная, с откидной боковиной и выезжающей конструкцией для удобства извлечения.  Размер: 1500x750

Срок изготовления: 1 месяц
